Visió general del producte
Què és aquesta màquina?

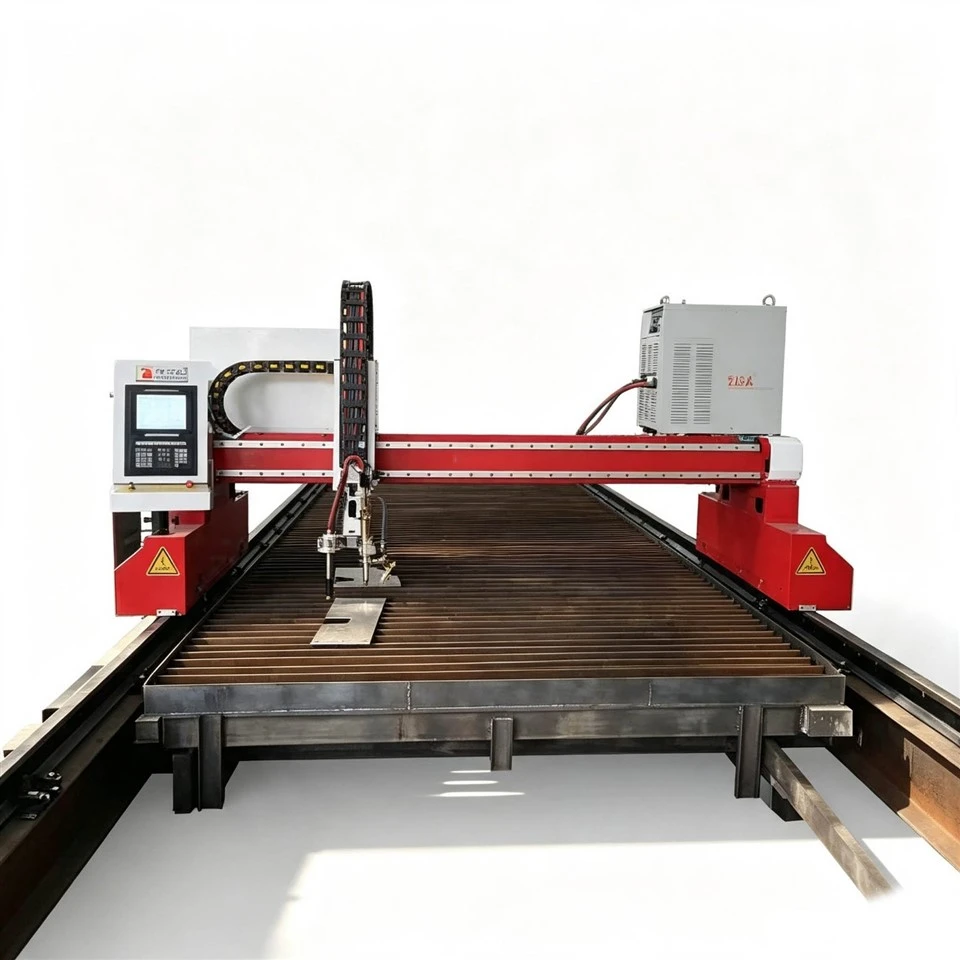

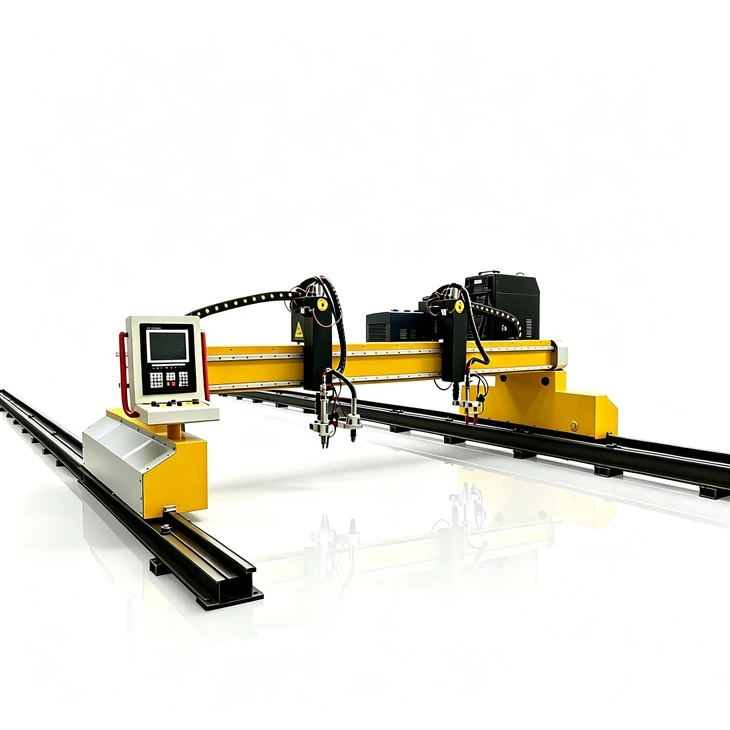

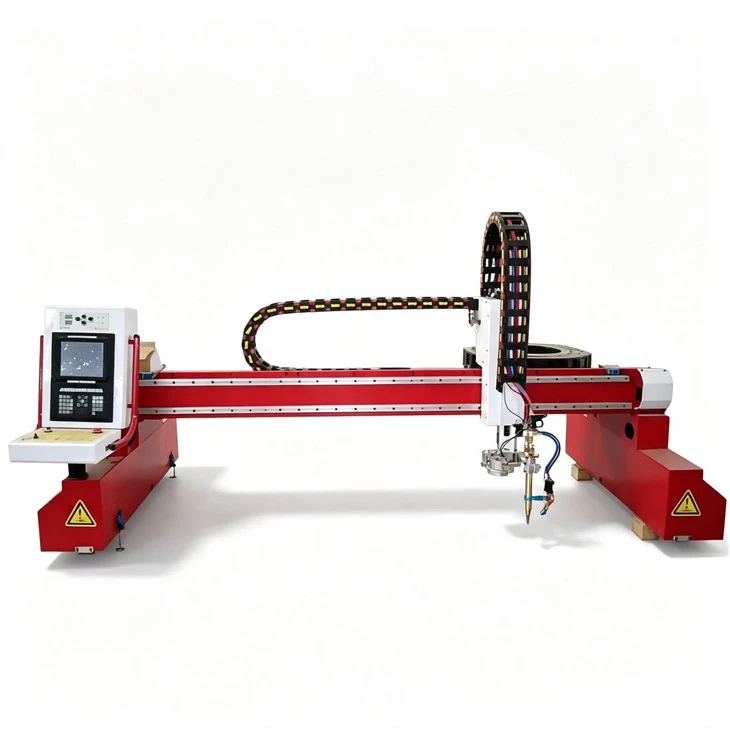

Un tallador de pòrtic CNC és un sistema de tall-controlat per ordinador que utilitza una estructura de pòrtic-com un pont per moure's sobre una peça estacionària. La torxa de tall (combustible de plasma o d'oxi-) està muntada al pòrtic i segueix un camí predeterminat per tallar diverses formes de plaques d'acer, làmines metàl·liques i altres materials metàl·lics.
A diferència dels dissenys en què la peça es mou o s'estén un braç en voladís, el sistema de pòrtic manté el material completament immòbil al llit de tall. El pòrtic mateix es mou per sobre. Aquesta configuració és ideal per a la manipulació de plaques grans i pesades, ja que elimina la necessitat de moviments mecànics complexos del propi material.
Aquest equip normalment admet dos modes de tall dins d'una sola unitat: tall per plasma per a talls ràpids en plaques de gruix prima o mitjana-, i tall amb flama d'oxi-combustible per a acer de fins a 200 mm de gruix.
Com es construeix la màquina

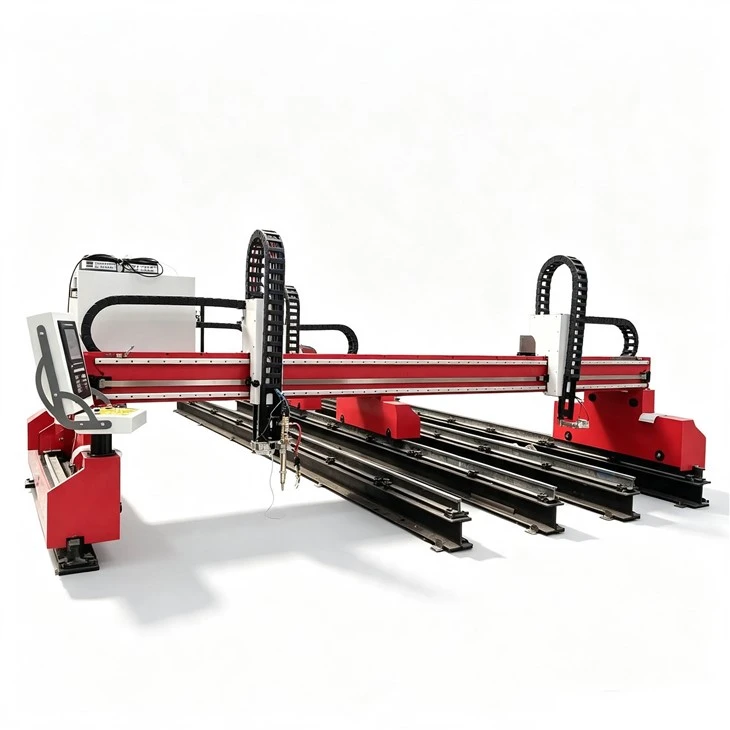

Gantry
La part mòbil principal és el pòrtic, un pont aeri que subjecta les torxes de tall. Normalment es construeix amb acer soldat amb costelles de reforç per a l'estabilitat. Viatja sobre rails al llarg de les vores de la taula, alimentat per servomotors connectats a engranatges de cremallera-i-pinyons. L'ús de motors a banda i banda garanteix que el pòrtic es mogui de manera suau i uniforme, evitant qualsevol oscil·lació, especialment durant els talls ràpids a prop de les vores de la taula. Sense aquesta unitat dual, el pòrtic podria girar i girar fàcilment.
Rieles
Aquestes són les vies per les quals passa el pòrtic, normalment fetes d'acer endurit i subjectes de manera segura a la taula o a la seva base. L'alineació i l'anivellament perfectes dels rails són essencials; fins i tot una lleugera imperfecció pot fer que el pòrtic s'enganxi o es desviï, perjudicant la qualitat del tall.
Taula de tall
Per sota del pòrtic, la taula de tall té un marc d'acer amb llistons que suporten el material que es talla. Aquests llistons estan destinats a ser substituïts a mesura que es tallen amb el pas del temps. Moltes taules també incorporen un llit d'aigua o un sistema d'extracció de fums.
Controlador CNC
Aquest és el sistema informàtic que ho executa tot. Interpreta les instruccions de tall (codi G-), coordina tots els moviments, gestiona la potència i es comunica amb el THC. La majoria són ordinadors industrials amb pantalles tàctils per a un fàcil funcionament.
Sistema d'accionament
Els servomotors s'utilitzen en lloc dels motors pas a pas perquè ofereixen un millor control de la velocitat, una acceleració més ràpida i un bucle de retroalimentació. Els components de la cremallera-i-pinyons són rectificats-de precisió, no només formats, la qual cosa condueix a un sistema més precís i una major durabilitat
El que pots tallar
El nostre tallador de pòrtic CNC està equipat per manejar una varietat de metalls conductors mitjançant tecnologia de plasma. També pot processar acer al carboni amb una configuració d'oxi-combustible.
Concretament:
Acer al carboni: aquest és el nostre material processat amb més freqüència.
Acer inoxidable: aconseguim talls nets amb plasma amb nitrogen o barreges d'hidrogen{0}}argó. La capacitat de gruix és comparable, encara que lleugerament inferior, a l'acer suau.
Alumini: el tall per plasma també és eficaç per a l'alumini. A causa de la seva ràpida conductivitat tèrmica, es requereixen cabals de gas més alts.
Altres metalls: el coure, el llautó i altres metalls conductors es poden processar amb èxit amb plasma.
Aquesta màquina està dissenyada per tallar plaques i xapes i es pot equipar amb opcions de tall en bisell per a la preparació de la soldadura.
Preguntes freqüents
Com sé si els paràmetres de tall estan optimitzats per al meu material específic?
+
-

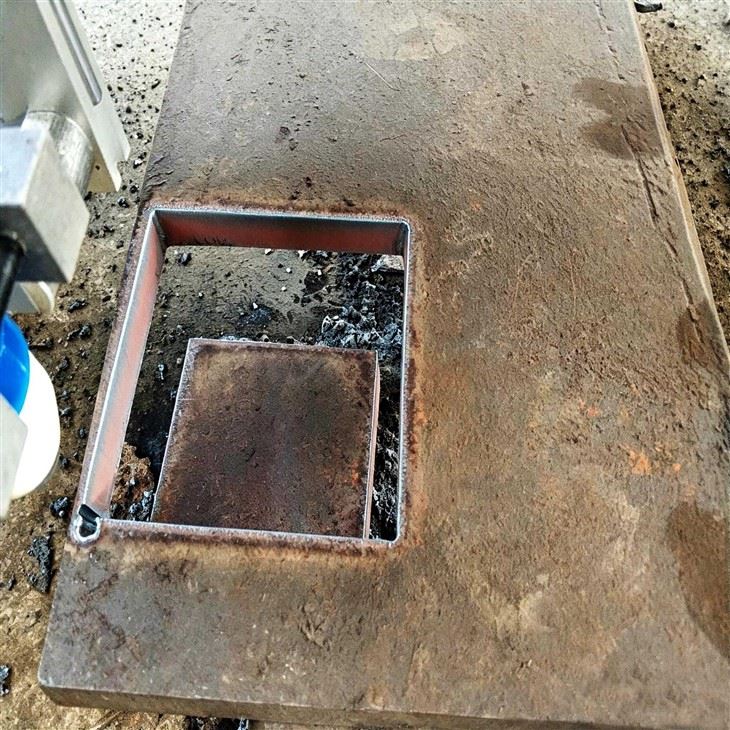

Mireu la vora tallada. Si hi ha escoria excessiva a la part inferior, esteu tallant massa lent o la pressió del gas és massa baixa. Si la vora està arrodonida o fos, estàs tallant massa ràpid o el corrent és massa alt. Una vora quadrada neta amb escoria mínima indica paràmetres òptims. El tall ideal mostra lleugeres estries (línies fines) a la cara tallada, no escòries pesades ni vores superiors arrodonides. Utilitzeu la biblioteca de paràmetres emmagatzemats de la màquina com a punt de partida i-perfeccioneu-lo segons la inspecció visual. Manteniu un registre de la configuració correcta per a cada material i gruix.
Com gestiona la màquina diferents gruixos de plaques sense ajustar manualment?
+
-
La màquina emmagatzema paràmetres de tall per a diferents materials i gruixos. Seleccioneu el tipus de material i el gruix a la pantalla tàctil i la màquina estableix automàticament la velocitat de tall, la pressió del gas i l'alçada de la torxa. Per al tall de plasma, el THC ajusta l'alçada de la torxa en funció de la tensió de l'arc. Per a l'oxi-combustible, el temps de preescalfament augmenta automàticament per a la placa més gruixuda. La màquina també ajusta l'alçada de perforació i el retard de perforació en funció del gruix.
El CNC Gantry Cutter pot niuar automàticament peces per reduir els residus de material?
+
-
Sí. El programari d'imbricació inclòs disposa les peces a la placa per maximitzar la utilització del material. El programari calcula el disseny més eficient, gira peces i comparteix línies de tall sempre que sigui possible. L'estalvi de material típic oscil·la entre el 10-20% en comparació amb la nidificació manual. Per a la producció de grans volums, l'estalvi en el cost del material pot compensar el cost de la màquina al llarg del temps. El programari importa fitxers DXF i genera el disseny d'imbricació automàticament.
Quina és la importància de la qualitat de l'aire per al rendiment del tall per plasma?
+
-
La humitat de l'aire comprimit és la principal causa de fallada prematura dels consumibles. El vapor d'aigua refreda l'arc, provocant inestabilitat de l'arc i una ràpida erosió dels elèctrodes. La contaminació d'oli del compressor crea dipòsits al broquet que afecten l'enfocament de l'arc. Es recomana un assecador d'aire refrigerat amb un punt de rosada de -40 graus i filtres coalescents. En ambients humits, això no és opcional, és essencial.
